翻斗雨量传感器的工作原理：依托翻斗设计在降水过程中稳定计算雨量数据

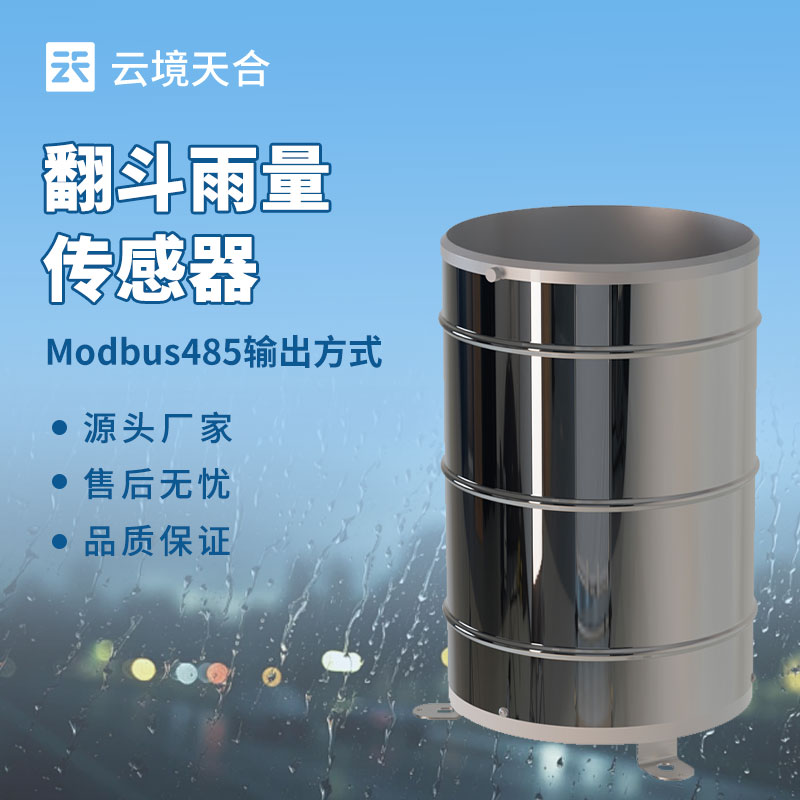

翻斗雨量传感器的工作原理：依托翻斗设计在降水过程中稳定计算雨量数据【型号：TH-YL1，物联网一体化设备，云境天合支持定制服务】翻斗雨量传感器通过独特的机械翻斗结构与电子传感技术，实现了对降雨量的精准动态监测。其核心部件为双室翻斗，采用对称三角斗室设计，中间以隔板分隔形成等容积腔体。当雨水经集水漏斗、过滤网流入翻斗时，随着积水量增加，翻斗重心逐渐偏移至临界点，触发机械翻转动作。翻转过程中，侧壁磁钢同步扫描干式舌簧管，每完成一次翻转即输出一个开关脉冲信号，该信号通过计数器累积，结合预设的翻斗容积参数，自动换算为降雨量数据。整个过程无需外部电源驱动，仅依靠雨水重力实现机械-电信号转换，确保在强风、暴雨等复杂天气下稳定运行。其设计兼顾了抗干扰性与环境适应性，过滤网可有效拦截树叶、昆虫等杂物，避免堵塞或误触发，为气象监测、防汛预警提供连续可靠的数据支撑。

一、技术指标

1.供电：DC12V

2.功耗：0.02W

3.工作环境：0~50℃

4.通信接口：RS485

5.最大功耗：0.048W(4mA DC12V)

6.最短数据间隔：0.5S

二、传感器参数

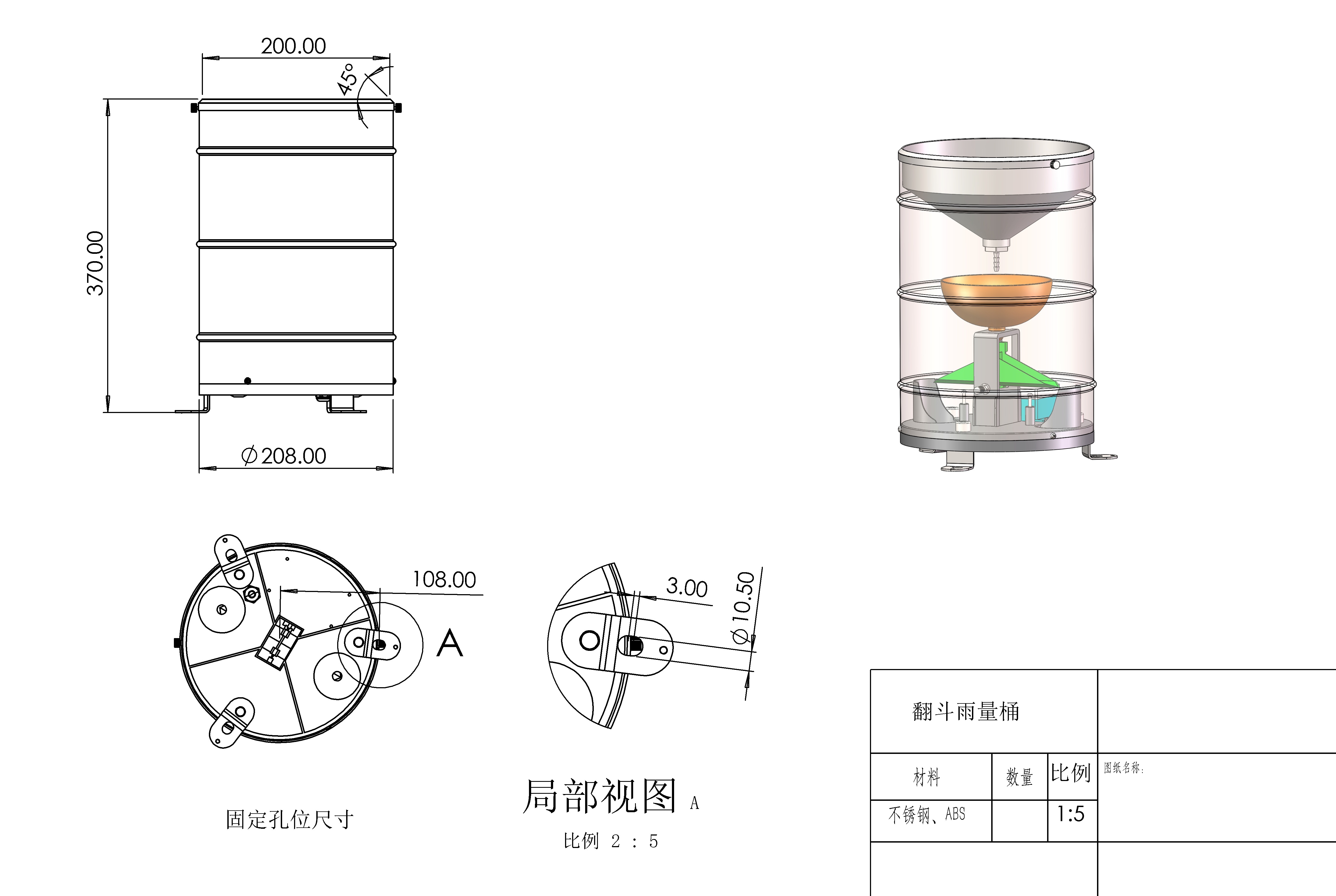

三、产品尺寸图
