gnss位移监测站是什么：利用北斗/GPS等定位卫星监测结构物位移动态的设备

gnss位移监测站是什么：利用北斗/GPS等定位卫星监测结构物位移动态的设备【型号推荐：TH-WY1，物联网一体化设备，云境天合支持定制服务】GNSS位移监测站依托北斗、GPS等全球导航卫星系统，构建起毫米级至亚毫米级精度的结构物位移动态监测网络。其核心通过高精度卫星接收天线同步捕获多系统卫星信号，利用载波相位差分技术消除电离层延迟误差，实时解算监测点的三维坐标（经度、纬度、高程），并通过连续观测坐标变化精确捕捉水平位移、垂直沉降及倾斜趋势。设备内置数据处理模块可自动分析位移速率与方向，结合预设阈值触发预警机制，当监测到异常位移时，立即通过4G/5G、北斗短报文等通信方式将数据上传至监控平台，同步推送短信、邮件或APP警报。该系统支持太阳能供电与远程参数配置，可在暴雨、暴雪等恶劣环境下持续运行，广泛应用于桥梁、大坝、边坡等工程结构的健康监测，以及滑坡、泥石流等地质灾害的早期预警，为结构安全评估与灾害防治提供实时、可靠的数据支撑。

一、产品简介

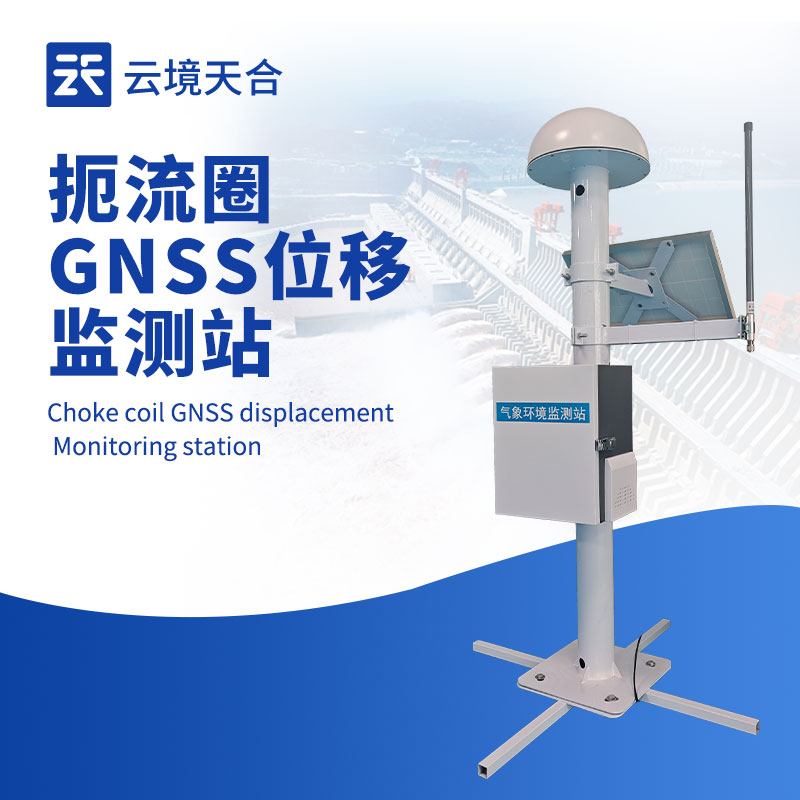

GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

二、产品参数

传感器参数：

1.传感器供电：DC10V-15V

2.传感器功耗：0.25W

3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应

5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

6.支持RTCM3差分数据

7.尺寸：直径360mm高度163mm

8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）

监测站参数：

9.测站供电：30W太阳能板，20AH电池

10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

11.☆支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出

12.支持4G、无线网桥、wifi、以太网等数据通讯传输

13.☆支持测站TCP、HTTP、UDP直传客户平台

采集器参数：

14.☆支持现场RS485输出ASCII数据格式

15.☆支持现场添加RS485Modbus-RTU环境传感器

16.支持内置式4GFPC天线

云平台参数：

17.☆支持平台转发支持TCP，HTTP

18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量

三、产品安装

安装要求：

1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

2.基准站与测量站之间的间距（基线距离）推荐小于500米，最大不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。

3.基准站与测量站之间尽量可视，如无法wan全可视也要避免存在高墙、建筑物等遮挡。

4.优先保证卫星天线在20米内是最高点。

5.安装底座应牢固，避免因风导致的精度下降。

6.具体安装事宜也可以联系公司售后视频指导。

注意事项：GNSS位移监测是利用北斗、GPS等定位卫星实现的高精度位移监测技术，其监测精度强烈依赖于基准站和监测站的相对关系及电磁环境，过长的基线距离会严重影响监测精度甚至数据无效（如：对于超过2KM甚至10KM的基线距离，由于电磁环境和地形的影响可能的位移精度会降低至10厘米级别，这对位移监测来说是无效的），因此，为保证测量精度，推荐的基线距离为500米以内。
