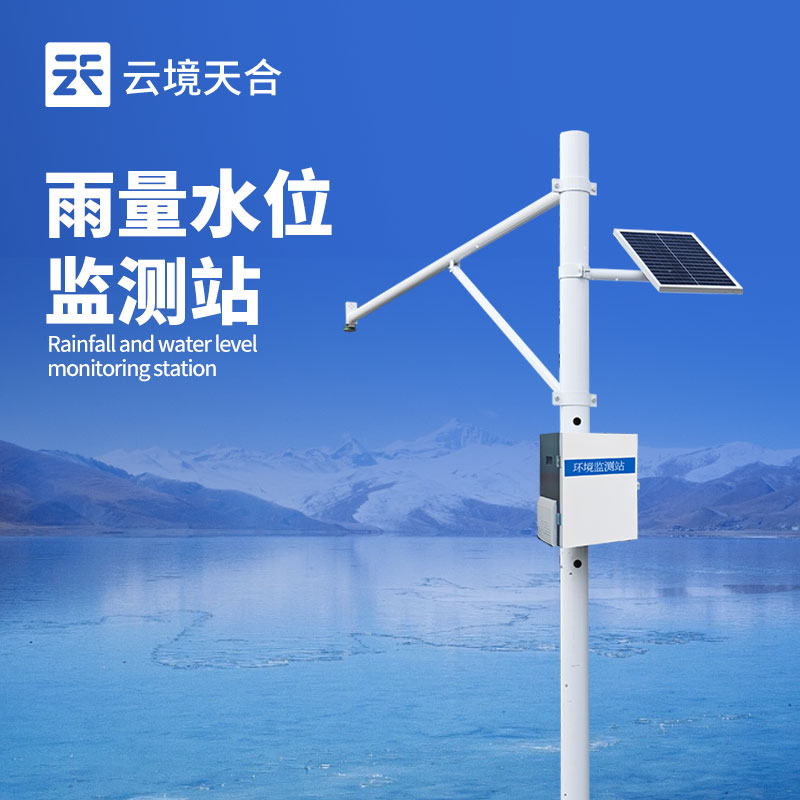

云境天合雨量水位监测仪的工作原理：采用雷达波技术，支持无线通信技术

雨量水位监测仪的工作原理：采用雷达波技术，支持无线通信技术【型号推荐：TH-SW2，云境天合厂家直供发货，精选品牌认证品质保障】‌‌‌‌雨量水位监测仪‌采用‌雷达波技术‌与‌无线通信技术‌，实现了对水体水位和降雨量的非接触式、高精度、全天候自动监测，广泛应用于水库、河道、城市内涝预警等场景。利用雷达波反射原理（如24GHz或26GHz高频信号）测量水面距离，避免了泥沙、浮冰、腐蚀等对传感器的影响，使用寿命更长。测量精度可达±1cm，分辨率1mm，即使在暴雨、大风等恶劣天气下也能稳定工作。支持4G、LoRa、NB-IoT、北斗等多种通信方式，数据可实时上传至云平台或监控中心，实现远程查看与预警。设备配备太阳能板+锂电池组合，支持连续阴雨天运行30天以上，适合野外无电网环境。

一、产品概述

SW2是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内水位、降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的水位和降雨量，根据内置的软件算法，计算并输出实时数据；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出水位、降雨量的测量数据。

3、水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便

4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响

四、监测平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、概要指标

供电电压：100mA（工作），＜1mA(休眠)；

工作电压：12V供电

运行温度：-35℃~60℃；

存储温度：-40℃~60℃；

野外防护等级：IP68

信号输出：RS485/MODBUS协议；

六、技术参数

水位测量

测距范围：0.1-40米

测距精度：±5mm

测距分辨率：1mm

间隔时间：1-5000min

雨量监测

测量范围：雨强0～4mm/min

测量精度：±0.2mm

分辨率：0.2mm

承雨口径：φ200mm

供电方式：太阳能电池板+蓄电池组合供电

太阳能功率：10W/30W（选配）

蓄电池参数：DC3.7V 10Ah

支架高度：立杆3米横臂3米

工作环境：-45℃～85℃（不结冰状态）

七、安装注意事项

1、安装环境

测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理，测量断面宜规整

测验渠段应保持顺畅，防止漂浮物堆积

2、安装高度

建议安装高度3-4米
